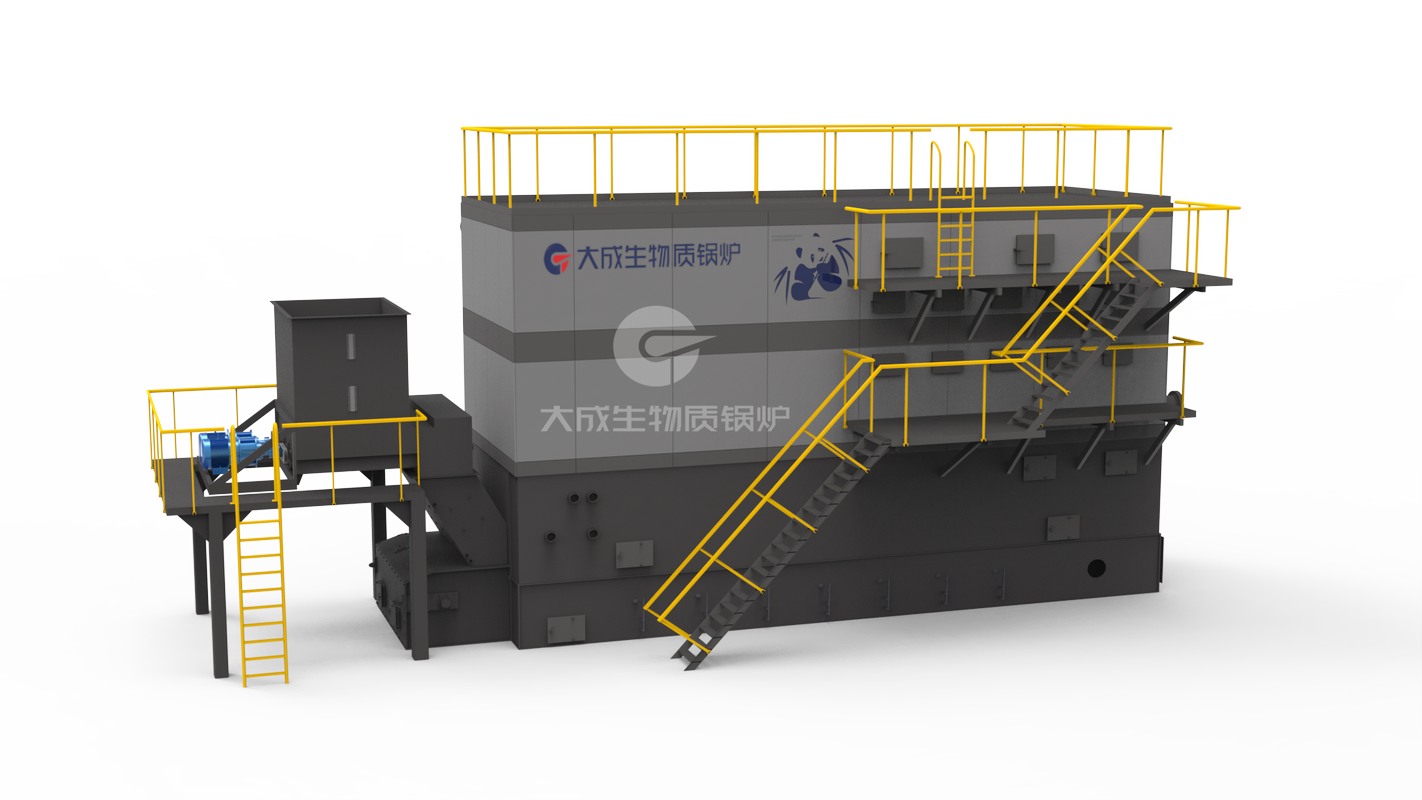

生物质树枝秸秆导热油锅炉

炉型：往复炉排

功率：700-21000KW

热量：60万-1800万大卡

工作压力：0.4-0.7MPa

工作温度：250-320℃

热效率：87%以上

适用燃料：树枝、秸秆、稻壳、棕榈壳、玉米芯等

燃料水分：35%

产品介绍

YWW型树枝、秸秆燃料导热油锅炉，锅炉主机由炉排底座与受热面本体两大部分组成，采用卧式结构，燃烧设备为链条炉排或往复炉排，本体由盘管构成的辐射受热面和蛇形管构成的对流受热面组成。燃料在炉膛内燃烧，导热油盘管受辐射热加热，高温烟气多回程冲刷蛇形管对流受热面后从尾部排出，经空预器及烟气余热回收装置降低烟温后，再经除尘器后到烟囱排除。

锅炉结构：单/双层卧式盘管结构

产品优势

智能控制

采用ＰＬＣ、ＤＣＳ一键启动操作，锅炉可实现全自动无人操作运行，给料、配风、给水、出渣都是自动运行。
实时检测：炉膛温度、炉膛负压、排烟温度、氧含量、锅炉出口压力、锅炉出口温度、给水流量，锅炉故障自动报警。
炉排风室定时自动放灰（用气缸代替人工放灰）

低碳环保

生物质燃料是全世界公认的“零”碳排放燃料；
粉尘排放<10mg/m³、NOx<100mg/m³、SO2<20mg/m³、排烟黑度≤林格曼1级别。

安全可靠

采用双冲量连续水位控制系统，确保锅炉水位始终处于正常；
配备DAS采集系统，实时检测锅炉运行测点信号，任何异常自动报警，确保运行安全。

高效节能

生物质燃料来源广泛，价格实惠，相比天然气便宜许多；
锅炉本体采用多回程结构，使热量能够充分转换，热效率高达87%；
配置余热回收装置，大大降低燃料成本；
双层二次风，精准配风，过量空气系数低，锅炉热效率高。

系统流程图

给料出渣系统流程

皮带输料

↓

炉前给料机构给料

↓

燃料被送入燃烧室充分燃烧

↓

螺旋式出渣机

烟气系统流程

燃料在炉膛燃烧产生的烟气经过锅炉四回程

↓

省煤器 ← 锅炉烟气出口

↓

空气预热器 → 干式除尘器

↓

烟囱 ← 引风机 ← 布袋除尘器

生物质锅炉选型

锅炉型号	燃料	燃料水分	蒸发量/功率	炉型	压力
蒸汽锅炉	颗粒、木片	≤35%	6~60t	链条炉排	1.25~2.5MPa
蒸汽锅炉	树皮	≤60%	6~60t	往复炉排	1.25~2.5MPa
有机热载体锅炉	颗粒、木片	≤35%	700~21000KW	链条炉排	0.4~0.7MPa
有机热载体锅炉	树皮	≤60%	700~21000KW	往复炉排	0.4~0.7MPa
