NEWS CENTER
问题中心
微信联系：15364262277
咨询热线：
0734-8430660

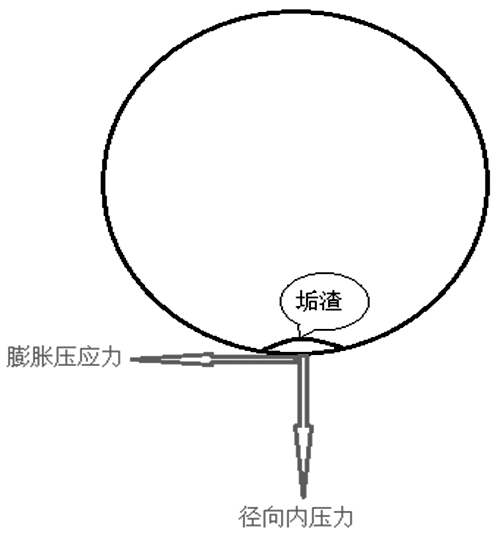

正常情况下，锅筒筒壁受热均匀，锅筒受热均匀进行均匀膨胀变形，且在额定温度下变形量很小，锅筒底部堆积较多垢渣后，形成绝热层阻断正常热交换，导致锅筒局部温度升高接近炉膛温度，结果是中心鼓包位置局部膨胀量较大，受周围正常温度金属的挤压不能产生变形，产生额外的压应力如下图横截面受力，在锅筒内部径向内压力的共同作用下，产生向外鼓包变形的合力。同时，由于高温下材料的组织劣化和高温强度降低，和附加应力的共同作用下，导致锅筒局部鼓包变形。
大成生物质锅炉专家表示，要防止锅筒鼓包现象的发生，应采取如下措施。
1、按照 TSG G5002-2010《锅炉水 ( 介 ) 质处理检验规则》要求，至少每半年送水样至当地锅炉检验机构进行水质化验，化验指标是否满足 GB_1576-2008《工业锅炉水质》要求，如不满足应及时调节水质处理，生产允许时，停炉检查结垢情况，必要时清洗锅炉。
2、加强锅炉水质处理，保证软水处理装置有效，保证盐槽盐度处于过饱和状态，定期更换树脂，防止树脂中毒失效，以严格控制锅炉水质硬度指标，防止锅炉结垢。
3、加强锅炉运行管理，按照规范要求进行定期排污，保证排污次数和效果，同时定期停炉检查，清理锅筒底部的垢渣。
4、按照锅炉使用说明书要求，定期进行煮炉。
大成生物质锅炉专家提醒，锅筒鼓包是锅炉使用中的安全隐患，一定要注重日常预防。
2024-12-09
